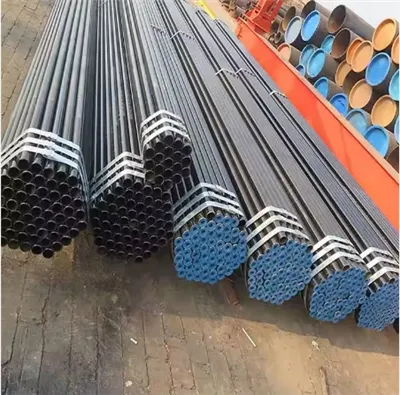

TUBO A691 11/4CR CLASSE31

Tubo de aço carbono e liga A691, soldado por fusão elétrica para serviço de alta pressão em altas temperaturas

Enviar inquérito

Converse agora

Introdução de Produto

TABELA 1 Materiais de Placa
Grau do tubo	Tipo de Aço	Especificação ASTM		HB, máx A
Grau do tubo	Tipo de Aço	Número	Nota	HB, máx A
CM-65	aço carbono-molibdênio	A204/A204M	A	201
CM-70	aço carbono-molibdênio	A204/A204M	B	201
CM-75	aço carbono-molibdênio	A204/A204M	C	201
CMSH-70	aço carbono-manganês-silício, normalizado	A537/A537M	1
CMS-75	aço carbono-manganês-silício	A299/A299M	. . .	. . .
CMSH-80	aço carbono-manganês-silício, temperado e revenido	A537/A537M	2
1 ⁄ 2 CR	1 ⁄ 2% de cromo, 1 ⁄ 2% de aço molibdênio	A387/A387M	2	201
1CR	1% de cromo, 1 ⁄ 2% de aço molibdênio	A387/A387M	12	201
1 1 ⁄ 4 CR	1 1 ⁄ 4% de cromo, 1 ⁄ 2% de aço molibdênio	A387/A387M	11	201
2 1 ⁄ 4 CR	2 1 ⁄ 4% de cromo, 1% de aço molibdênio	A387/A387M	22	201
3CR	3% de cromo, 1% de aço molibdênio	A387/A387M	21	201
5CR	5% de cromo, 1 ⁄ 2% de aço molibdênio	A387/A387M	5	225
9CR	9% de cromo, 1% de aço molibdênio	A387/A387M	9	241
91	9% cromo, 1% molibdênio, vanádio, nióbio C	A387/A387M	91 B	241

TABELA 2 Parâmetros de Tratamento Térmico A
Grau do tubo	ASTM Especificação	Tratamento térmico pós-soldagem Faixa de temperatura (Alívio de estresse), grau F (grau)	Normalizando Temperatura, máximo, a menos que de outra forma observado, grau F (grau)	Têmpera Temperatura, máximo, a menos que observado de outra forma, grau F (grau)	Temperatura de têmpera, min, grau F (grau)
CM-65	A204/A204M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CM-70	A204/A204M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CM-75	A204/A204M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CMSH-70	A537/A537M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CMS-75	A299/A299M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CMSH-80	A537/A537M	1100 a 1200 [590 a 650]	B	1700 [925]	1100 a 1250 [590 a 675]
1 ⁄ 2 CR	A387/A387M	1100 a 1300 [590 a 705]	1850 [1010]	1700 [925]	1150 a 1375 [620 a 745]
1CR	A387/A387M	1100 a 1350 [590 a 730]	1850 [1010]	1700 [925]	1150 a 1375 [620 a 745]
11⁄4 CR	A387/A387M	1100 a 1375 [590 a 745]	1850 [1010]	1700 [925]	1150 a 1375 [620 a 745]
21 ⁄ 4 CR	A387/A387M	1200 a 1400 [650 a 760]	1850 [1010]	1700 [925]	1250 a 1400 [675 a 760]
3CR	A387/A387M	1200 a 1400 [650 a 760]	1850 [1010]	1700 [925]	1250 a 1400 [675 a 760]
5CR	A387/A387M	1200 a 1400 [650 a 760]	1850 [1010]	1650 [900]	1300 a 1400 [705 a 760]
9CR	A387/A387M	1325 a 1375 [715 a 745]	C	. . .	1325 a 1375 [715 a 745]
91	A387/A387M	1350 a 1420 [730 a 770]	1900 a 2000[1040 a 1095]	1900 minutos[1040 minutos]	1350 a 1440 [730 a 780]

As designações de classe são as seguintes
Aula	Tratamento térmico em tubo	Radiografia, veja a seção	Teste de pressão, veja a seção
10	nenhum	nenhum	nenhum
11	nenhum	9	nenhum
12	nenhum	9	8.3
13	nenhum	nenhum	8.3
20	estresse aliviado, consulte 5.3.1	nenhum	nenhum
21	estresse aliviado, consulte 5.3.1	9	nenhum
22	estresse aliviado, consulte 5.3.1	9	8.3
23	estresse aliviado, consulte 5.3.1	nenhum	8.3
30	normalizado, consulte 5.3.2	nenhum	nenhum
31	normalizado, consulte 5.3.2	9	nenhum
32	normalizado, consulte 5.3.2	9	8.3
33	normalizado, consulte 5.3.2	nenhum	8.3
40	normalizado e temperado, consulte 5.3.3	nenhum	nenhum
41	normalizado e temperado, consulte 5.3.3	9	nenhum
42	normalizado e temperado, consulte 5.3.3	9	8.3
43	normalizado e temperado, consulte 5.3.3	nenhum	8.3
50	temperado e revenido, consulte 5.3.4	nenhum	nenhum
51	temperado e revenido, consulte 5.3.4	9	nenhum
52	temperado e revenido, consulte 5.3.4	9	8.3
53	temperado e revenido, consulte 5.3.4	nenhum	8.3
