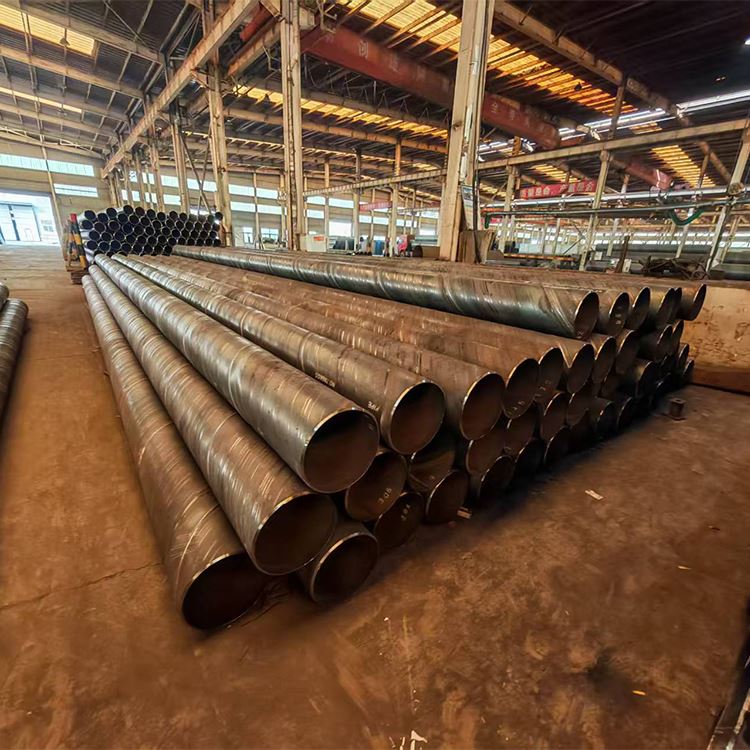

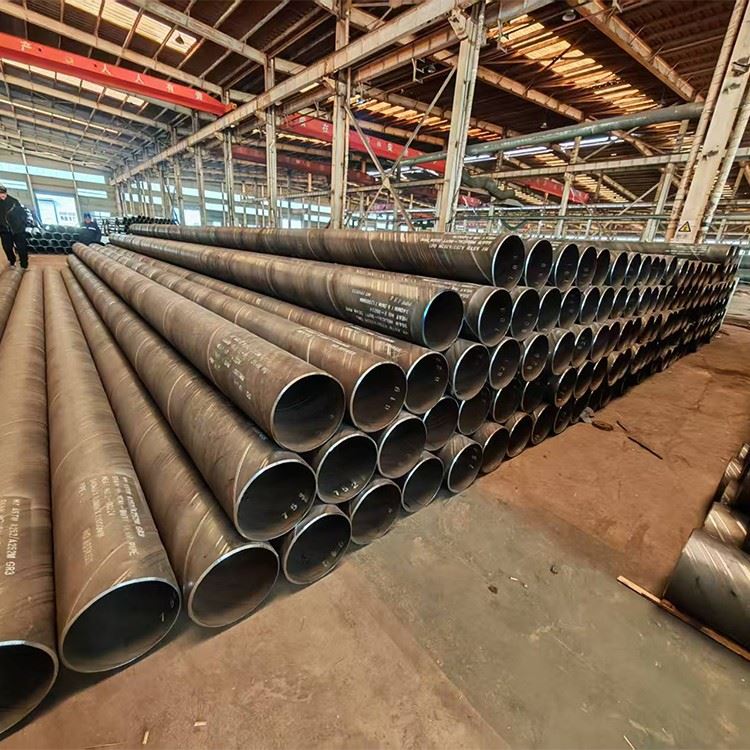

Tubo API SSAW
O que é tubo SSAW API 5L?
Tubo API 5L SSAW (soldado em arco submerso em espiral)é um tipo de tubo de aço soldado em espiral fabricado de acordo com o padrão 5L do American Petroleum Institute (API).
Processo de fabricação:Utiliza bobinas de aço-laminadas a quente como matéria-prima. A tira é formada em espiral à temperatura ambiente e depois soldada usando tecnologia de soldagem por arco submerso (SAW) interna e externa.
Principais recursos:Ele permite a produção de tubos-de grande diâmetro usando tiras de aço relativamente estreitas. É altamente eficiente, econômico-e adequado para transmissão de pressão-de média a baixa.
Níveis de produto:Dividido emPSL1(qualidade padrão) ePSL2(requisitos mais rigorosos para composição química, propriedades mecânicas e resistência ao impacto).
Tabela de especificações de tubos API 5L SSAW
| Item | Detalhes/Especificação |
| Padrão | API 5L (PSL1, PSL2), ISO 3183 |
| Classes de aço | Grau B,X42, X46, X52, X56, X60, X65, X70, X80 |
| Diâmetro Externo (DE) | 219,1 mm – 3.048 mm (8" – 120") |
| Espessura da Parede (WT) | 5,0 mm – 30 mm |
| Comprimento | 6m - 12m, 18m, 22m (comprimentos fixos ou múltiplos) |
| Finalizar processamento | Extremidades chanfradas (para soldagem), corte quadrado (extremidades lisas), acopladas |
| Tratamento de superfície | Revestimentos nus, pintura/verniz preto, anti-corrosão (3PE, FBE, etc.) |
Tabela de Análise Química e Propriedades Mecânicas
Nota: Os valores abaixo são baseados nos requisitos PSL1. PSL2 tem limites mais rígidos para Equivalente de Carbono (CE) e impurezas.
| Nota | C (máx.%) | Mn (máx.%) | P (máx%) | S (máx.%) | Força de rendimento (MPa) | Resistência à tração (MPa) |
| Grau B | 0.26 | 1.20 | 0.030 | 0.030 | Maior ou igual a 245 | Maior ou igual a 415 |
| X42 | 0.26 | 1.30 | 0.030 | 0.030 | Maior ou igual a 290 | Maior ou igual a 415 |
| X52 | 0.26 | 1.40 | 0.030 | 0.030 | Maior ou igual a 360 | Maior ou igual a 460 |
| X60 | 0.26 | 1.40 | 0.030 | 0.030 | Maior ou igual a 415 | Maior ou igual a 520 |
| X65 | 0.26 | 1.45 | 0.030 | 0.030 | Maior ou igual a 450 | Maior ou igual a 535 |
| X70 | 0.26 | 1.65 | 0.030 | 0.030 | Maior ou igual a 485 | Maior ou igual a 570 |
Tabela de tolerância de diâmetro externo e espessura de parede
| Parâmetro | Localização/Condição | Tolerância |
| Diâmetro Externo (DE) | Extremidades do tubo | ±0,5% DE (Máx ±4,0 mm) |
| Corpo do tubo | ±0,75% DO | |
| Espessura da Parede (WT) | t Menor ou igual a 5,0 mm | ±0,5mm |
| 5,0 mm < t < 15,0 mm | +15.0% t / -12.5% t | |
| t Maior ou igual a 15,0 mm | +15.0% t / -10.0% t | |
| Peso | Tubo Único | +10% / -3.5% |
| Retidão | Comprimento total | Menor ou igual a 0,2% do comprimento total |
| Fora-de{1}}redondeza | Extremidades do tubo | Dentro de 1% da DO |
Serviços externos de revestimento anticorrosivo-de tubo API 5L SSAW
Revestimento 1. 3PE (três{1}}camadas de polietileno)
Este é o revestimento externo premium mais utilizado para oleodutos e gasodutos.
Estrutura:
Camada 1 (Interna): Epóxi ligado por fusão (FBE) para excelente adesão e resistência ao descolamento catódico.
Camada 2 (Meio): Adesivo Polímero para colagem de epóxi e polietileno.
Camada 3 (Externa): Polietileno de alta{1}densidade (HDPE) para proteção mecânica contra estresse e umidade do solo.
Principais recursos:Resistência mecânica superior, excelente impermeabilidade à água e longa vida útil (até 50 anos).
Padrões Aplicáveis:DIN 30670, ISO 21809-1, NF A49-710.
Faixa de temperatura:-40 graus a 80 graus.
2. Revestimento FBE (Fusion Bonded Epoxy) (camada única e dupla)
Um revestimento termofixo-de alto desempenho usado para ambientes moderados ou como revestimento independente.
Estrutura:Pó epóxi aplicado eletrostaticamente que se{0}}liga para formar uma barreira dura e contínua. FBE de-camada dupla adiciona uma camada superior "resistente à abrasão"-para condições de instalação adversas (como perfuração direcional).
Principais recursos:Excelente adesão ao aço, altamente resistente ao descolamento catódico e evita corrosão sob-filme.
Padrões Aplicáveis:API RP 5L9, CSA Z245.20, AWWA C213, ISO 21809-2.
Faixa de temperatura:Até 110 graus.
Revestimento 3. 3PP (três{1}}camadas de polipropileno)
Semelhante ao 3PE, mas utiliza Polipropileno em vez de Polietileno para a camada externa.
Principais recursos:Oferece maior resistência a temperaturas e melhor dureza que 3PE. Ideal para tubulações offshore em-águas profundas e transporte de mídia-em altas temperaturas.
Padrões Aplicáveis:DIN 30678, ISO 21809-1.
Faixa de temperatura:Até 110 graus - 140 graus.
Padrão de qualidade e testes para tubos SSAW API 5L
Para garantir a conformidade com a norma API 5L, os seguintes testes são obrigatórios:
Teste Hidrostático:Cada tubo é testado para garantir que não haja vazamento sob alta pressão.
Teste ultrassônico (UT):Usado para detectar defeitos internos na solda e no metal base.
Inspeção-de raios X (RT):Conduzido em costuras de solda para garantir fusão e integridade de alta{0}}qualidade.
Teste Mecânico:Inclui testes de tração, testes de{0}flexão guiados, testes de achatamento e testes de impacto de entalhe Charpy V-(obrigatórios para PSL2).
Inspeção Visual e Dimensional:Verificação de reforço de solda, desalinhamento, ovalidade e retilineidade.
Aplicações de tubos SSAW API 5L
Transporte de Petróleo e Gás:Principais dutos para transmissão de petróleo e gás em terra-de longa distância.
Conservação da Água:Redes urbanas de abastecimento de água, drenagem de águas industriais e descarga de esgoto.
Construção Estrutural:Empilhamento de tubos para pontes, docas e fundações.
Sistemas de aquecimento:Utilizado como revestimento ou tubos de transporte em redes centralizadas de aquecimento urbano.
Engenharia de Dragagem:Tubulações para projetos de sucção de areia, descarga de lama e recuperação.
Perguntas frequentes
O que é tubo de aço serrado?
Tubo de aço SSAWsignificaArco Submerso Espiral Soldadocano.
S (espiral):A tira de aço é torcida em umforma espiral(como uma mola ou um canudo) em vez de ser dobrado em linha reta.
SAW (Arco Submerso Soldado):Um método de soldagem de alta-qualidade em que a solda é "submersa" sob uma camada de fluxo para protegê-la do ar.
Vantagem principal:Permite que os fabricantes façamtubos de diâmetro muito grande(até 3 metros) utilizando tiras de aço relativamente estreitas.
Uso principal:Transportepetróleo, gás natural e água, ou para construçãoempilhando.
O que é tubo de grau API?
Tubo de grau APIrefere-se a tubos de aço fabricados de acordo com os padrões estabelecidos pelaInstituto Americano de Petróleo (API).
Padrão Primário:O mais comum éAPI 5L, que abrange tubulações utilizadas para transporte de petróleo, gás natural e água.
O que a "nota" lhe diz:A nota (por exemplo, Grau B, X42, X52, X65) indica olimite de escoamento mínimodo aço.
