Tubos soldados por arco submerso em espiral para estacas de fundação: guia técnico completo e manual de seleção de engenharia

Os tubos soldados por arco submerso em espiral (SSAW) para estacas de fundação são estacas estruturais ocas de aço carbono especialmente fabricadas para projetos de suporte de solo profundo, suporte de muro de contenção, infraestrutura marítima e de pontes. Este artigo fornece dados técnicos totalmente verificados, os mais recentes padrões globais do setor, fluxos de trabalho de fabricação padronizados, regras de seleção de notas, prós e contras e aplicações-de engenharia do mundo real.

1. Definição de Tubo de Estaca de Fundação SSAW

O tubo de empilhamento SSAW, abreviação de Spiral Submerged Arc Welded pipe, usa bobinas de aço laminadas a quente como peça bruta, adota processo de formação de espiral contínua com pressão de formação controlada, além de soldagem automática por arco submerso (SAW) de dupla face com equipamento automático de soldagem por arco submerso. A configuração de soldagem em espiral permite a produção de diâmetros flexíveis e a fabricação eficiente de tubos de aço de grande{3}}diâmetro. O controle e a inspeção adequados da soldagem garantem a confiabilidade estrutural sob condições de carga da fundação. Ao contrário dos tubos de costura reta ERW ou de arco submerso longitudinal LSAW, o ângulo de formação ajustável permite que os fabricantes produzam vários diâmetros externos usando bobinas de aço de largura fixa, aumentando significativamente a flexibilidade de produção e reduzindo os custos gerais de material para estacas de fundação de grande{6}}diâmetro.

Os tubos de estacas SSAW acabados servem como estacas de fundação que suportam carga permanente, revestimentos temporários de suporte de poço profundo e estacas de revestimento marítimo em setores de construção civil, marítima, hidráulica e de transporte.

2. Processo padronizado de fabricação de tubos de empilhamento SSAW de 14 etapas

Cada link de produção implementa controle de qualidade-de circuito fechado, com cobertura total de testes não{1}destrutivos para todas as costuras de solda em espiral para eliminar defeitos estruturais antes da entrega:

1. Inspeção de entrada de matéria-prima: testes laboratoriais físicos e químicos completos para bobina de aço, fio de soldagem e fluxo antes do lançamento da produção
2. Soldagem de junta de topo da cabeça-à{1}}cauda: união da extremidade da tira por soldagem automática para garantir a produção contínua.
3. Pré-pré-tratamento de conformação: endireitamento de tiras, aplainamento de bordas, limpeza de ferrugem superficial, transporte e pré{1}}dobra
4. Controle de pressão de transporte: O sistema de monitoramento de pressão hidráulica regula a pressão do cilindro hidráulico para garantir uma alimentação estável de tiras de aço
5. Formação de rolos: Sistema de rolos formadores de espiral com controle interno ou controle externo
6. Controle de precisão da folga da solda: Dispositivo de ajuste dedicado para limitar o desvio do diâmetro do tubo, o desalinhamento e a folga da solda dentro da tolerância padrão
7. Soldagem-SAW dupla face: soldagem por arco submerso de fio duplo interno e externo com equipamento Lincoln para soldas de penetração total consistentes
8. Detecção ultrassônica on-line contínua de falhas: verificação de solda 100%-em tempo real, alarme automático e marcação para seções de solda defeituosas
9. Corte a plasma automático ou corte mecânico: Separe o tubo formado continuamente em tubos acabados individuais
10. Inspeção do primeiro artigo do lote: verifique as propriedades mecânicas da solda, a composição química do aço, a condição de fusão da solda, a qualidade da superfície e os relatórios de END antes da produção em massa
11. Re-inspeção de defeitos: testes manuais ultrassônicos + raios-X para todas as posições de falhas marcadas; re-teste após o reparo da solda até que os defeitos sejam totalmente eliminados
12. Inspeção radiográfica especial-por raios X: todas as soldas de topo e juntas tipo T-que se cruzam entre soldas espirais recebem filme de raios X-ou inspeção de imagem-em tempo real
13. Teste de pressão hidrostática de-tubo completo: teste de pressão de água de vedação radial para cada tubo; sistema de microcomputador registra automaticamente pressão de teste e dados de tempo de retenção
14. Usinagem de precisão da extremidade do tubo: controle rigorosamente a perpendicularidade da face final, o ângulo da ranhura de soldagem e a dimensão da borda romba para-conexões de estacas no local

3. Últimos padrões globais aplicáveis ​​da indústria (revisões atualizadas)

Todos os tubos de estacas de fundação SSAW estão em conformidade com os mais recentes padrões nacionais internacionais, europeus, americanos e chineses para atender aos-requisitos de aceitação de projetos de construção transfronteiriços:

• Padrão dos EUA:ASTM A252-23 (Especificação padrão para estacas de tubos de aço soldados e sem costura), API Spec 5L 46ª edição (classificação de especificação de produto PSL1 / PSL2)
• Norma da UE: EN 10217-2:2019 (Tubos de aço soldados sob pressão – Tubos de aço não ligados soldados por arco submerso para serviços estruturais e de estacas)
• Padrão Nacional da China: GB/T 9711-2023 (Indústrias de petróleo e gás natural – Tubos de aço para sistemas de transporte por dutos, substitui o antigo GB/T 9711-2017)
• Padrão da indústria da China: SY/T 5040-2008 (Especificação especial para tubos de aço soldados por arco submerso em espiral para estacas de fundação)

4. Especificação técnica completa e tolerância dimensional

4.1 Faixa de tamanho

• Diâmetro externo (OD): 219 mm – 3500 mm (8,625" – 138")
• Espessura da parede (WT): 5 mm – 60 mm (0,197" – 2,362")
• Comprimento Padrão: 6 m / 12 m; Os comprimentos são normalmente de 6m ou 12m. Seções mais longas podem ser fabricadas sujeitas a limitações de transporte e manuseio.

4.2 Tolerância Dimensional Estrita

• Tolerância do diâmetro externo: ±1% ~ ±2%
• Tolerância de espessura de parede: ±1% ~ ±2%
• Tolerância de comprimento: ±50 mm
• Elipticidade do tubo: Menor ou igual a 1%
• Retidão do tubo: Menor ou igual a 0,5%

Não tem certeza sobre o tamanho do tubo ou a seleção do tipo de aço? Fale com nossa equipe de engenharia para suporte profissional.

5. Opções de revestimento anti-corrosão para estacas subterrâneas e marítimas

A resistência à corrosão determina diretamente a vida útil da fundação, vários sistemas de revestimento personalizáveis ​​para ambientes subterrâneos e marinhos salinos, ácidos e úmidos:

• Revestimentos externos-anticorrosivos: revestimento de polietileno de três{2}}camadas 3LPE, revestimento epóxi ligado por fusão FBE, tinta a óleo antiferrugem preta-
• Tratamentos de Revestimento Interno: Revestimento epóxi líquido, revestimento de poliuretano (para estacas com preenchimento interno de concreto ou passagem de fluxo de água)

6. Principais campos de aplicação do tubo de estaca de fundação SSAW

1. Infraestrutura da ponte: Estacas de fundação de suporte principal, pilares de ponte que suportam estacas de tubos
2. Engenharia marítima portuária e offshore: estacas de sustentação de cais, estacas de suporte de plataforma offshore, estacas antiderrapantes para revestimento costeiro-
3. Construção de poços de fundação profunda: Revestimentos de suporte de muros de contenção temporários, estacas de proteção de taludes de escavação
4. Projetos de construção civil: fábrica industrial, shopping center,-estacas residenciais permanentes de fundação
5. Obras Estruturais Industriais: Grandes estacas de base para equipamentos mecânicos, galeria de tubos municipais que suporta estacas estruturais

7. Principais vantagens do tubo de empilhamento SSAW para construção de fundações

• Capacidade de produção de diâmetro-ultragrande de até 3.500 mm, atendendo a todas as demandas convencionais de tamanho de estacas de fundação em grande-escala
• Matéria-prima -econômica: bobinas de aço- laminadas a quente têm custo unitário mais baixo do que tarugos de aço sólido (tubo sem costura) ou placas de aço largas (tubo LSAW)
• O ângulo de formação em espiral ajustável melhora a flexibilidade de produção; largura de bobina única se adapta a vários diâmetros de tubo
• A estrutura de soldagem em espiral permite a produção econômica de tubos de grande-diâmetro, mantendo desempenho estrutural suficiente por meio de qualidade de soldagem controlada.
• Tubo único super{0}}longo personalizável com comprimento de até 35 m, reduzindo-as juntas de soldagem no local e o período de construção
• O sistema completo de-inspeção de qualidade do processo (100% UT/X{2}}Raio NDT + teste hidrostático completo) garante a estabilidade do serviço subterrâneo-de longo prazo
• Vários sistemas de revestimento anti-corrosão se adaptam à névoa salina costeira, solo ácido e ambientes corrosivos de águas subterrâneas

8. Limitações da comparação entre tubos de empilhamento SSAW e tubos alternativos

8.1 Limitações Naturais

• Comprimento total de solda em espiral mais longo em comparação com a solda longitudinal LSAW, exigindo inspeção não destrutiva-de alcance completo mais-mais rigorosa para controlar defeitos de solda
• A precisão da circularidade do tubo é ligeiramente inferior à do tubo LSAW (equipamentos de conformação modernos e avançados reduzem bastante essa lacuna)
• Não é adequado para transmissão de fluidos de pressão ultra-alta-; o posicionamento primário é empilhamento de rolamento estrutural, apenas revestimentos de fluido de pressão média-baixa
• Antieconômico para diâmetro externo abaixo de 219 mm; O tubo de costura reta ERW é mais econômico-para estacas de fundação de pequeno-diâmetro

8.2 Tabela de seleção de tubos SSAW vs LSAW vs sem costura para empilhamento

Fábrica de tubos SSAW

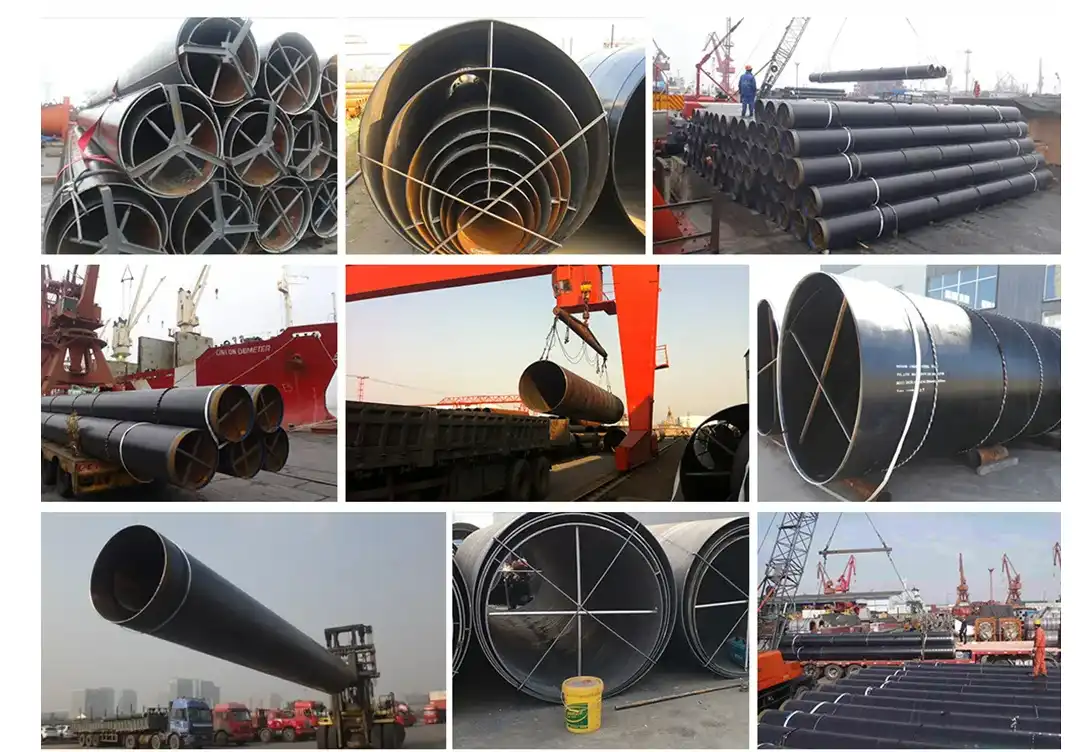

Embalagem e envio de tubos SSAW

Obtenha tubos de empilhamento SSAW com relatórios de inspeção completos, dimensões personalizadas e suporte de exportação confiável.

9. Perguntas frequentes

Q1: Qual é o padrão da indústria dedicado para tubos de aço para empilhamento em espiral na China?

A1: SY/T 5040-2008 é a especificação exclusiva da indústria chinesa para tubos soldados por arco submerso em espiral usados ​​para estacas de fundação. Os projetos transfronteiriços globais adotam principalmente ASTM A252-23 (estacas de tubos de aço), API Spec 5L 46ª edição, EN 10217-2:2019 e GB/T 9711-2023.

Q2: Qual matéria-prima é usada para fabricar tubos para estacas de fundação SSAW?

A2: A bobina-de aço de baixa liga laminada a quente é o núcleo em bruto, combinado com fio de soldagem por arco submerso e fluxo para formação de soldagem SAW de dupla-face.

Q3: Quais procedimentos de teste são obrigatórios para tubos de estacas SSAW acabados antes da entrega?

A3: Os itens obrigatórios de inspeção completa incluem: detecção de solda ultrassônica on-line, inspeção radiográfica de-raios X para soldas de juntas especiais, teste de pressão hidrostática de tubo 100% único-, medição de tolerância dimensional, inspeção visual de superfície, testes de tração mecânica em lote e análise de composição química do aço.

Q4: Qual tipo de aço é a melhor escolha para estacas de fundação de plataforma offshore?

A4: ASTM A252 Grau 3, S355 ou outros graus estruturais{4}}aprovados pelo projeto são comumente selecionados para estacas offshore, dependendo dos requisitos do projeto.

P5: Quais revestimentos externos-anticorrosivos estão disponíveis para tubos de estacas SSAW em projetos costeiros?

A5: O revestimento de polietileno de três{2}} camadas 3LPE e o revestimento de epóxi ligado por fusão FBE são as duas principais opções para estacas costeiras marítimas; A tinta preta-antiferrugem é usada para estacas de fundação internas temporárias com vida útil curta.

Q6: Por que os tubos SSAW são amplamente adotados para estacas de suporte de poços de fundação profunda?

A6: O SSAW suporta personalização de espessura de parede ultra{1}}grande para suportar enorme pressão lateral do solo; a solda em espiral distribui uniformemente a tensão de extrusão externa para evitar a ruptura local do tubo; baixo custo unitário para construção longa e contínua de suporte de poço em comparação com tubo LSAW.

Q7: Qual é o comprimento único máximo personalizado do tubo de estaca SSAW?

A7: Os comprimentos fixos padrão são 6m e 12m. Quando o veículo de transporte e as condições de envio permitirem, os fabricantes podem produzir tubos únicos com até 35 metros de comprimento para reduzir-as juntas soldadas no local e acelerar o progresso da construção.

10. Conclusão

Os tubos soldados por arco submerso em espiral para estacas de fundação continuam sendo a solução de tubos estruturais mais-econômica e de alto{1}}desempenho para construção de fundações de grande-diâmetro, cais marítimos, pontes e engenharia de suporte de poços profundos. Apoiados por fluxos de trabalho de fabricação totalmente padronizados, conformidade completa com vários-padrões, correspondência mecânica de classe de aço em camadas e proteção anticorrosiva-de vários-sistemas, os tubos de estacas SSAW equilibram a segurança estrutural e o orçamento do projeto.
