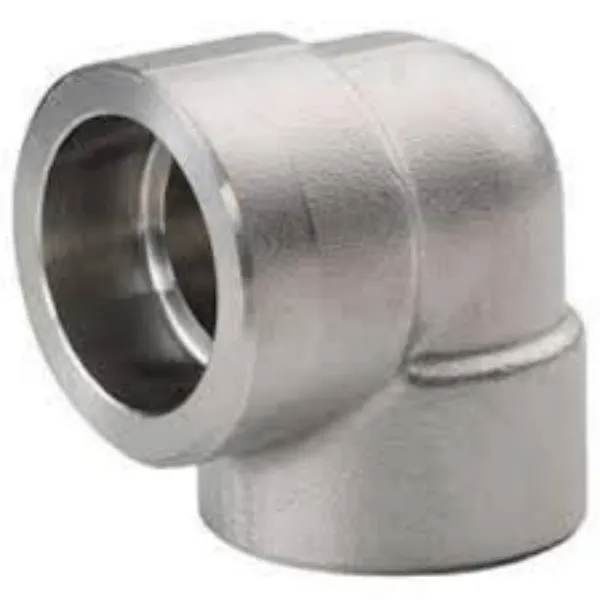

Cotovelo de solda de soquete
O cotovelo de solda de soquete forjado ASME B16.11 está disponível em 90 graus e 45 graus, usado para conectar o tubo ASME a conexões ou válvulas por soldagem de vedação de filete. O peso é leve devido às pequenas dimensões. E possui variedades de recursos como confiabilidade, durabilidade e precisão dimensional. Existem 3 classificações de pressão que são Classe 3000, 6000 e 9000.
Cotovelo Classe 3000: para uso com tubo de aço Sch 80.
Cotovelo Classe 6000: para combinar com tubo de aço Sch 160.
Cotovelo Classe 9000: para conexão com tubo de aço Sch XXS
As conexões de solda de soquete são uma família de conexões forjadas de alta pressão usadas apenas em conjunto com tubos ANSI e estão disponíveis na mesma faixa de tamanho.
Embora existam algumas semelhanças entre os formatos das duas soldas, a solda de encaixe ainda é considerada diferente de uma solda de ângulo.
Especificação de acessórios para solda de soquete ASME B16.11
| Forma | Acessórios retos e redutores |
| Faixa de tamanho | 1/8" - 4"/DN6 - DN100 |
| Classificação de pressão | Classe 3.000 libras, 6.000 libras, 9.000 libras |
| Padrão | ASME B16.11, BS3799 |
| Aço carbono | ASTM A105/A105N, ASTM A350 LF2/LF3, A694 F42/46/56/60/65 |
| Liga de aço | ASTM A182 F11/F12/F5/F9/F91/F92/F22 |
| Aço inoxidável | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Marcação e inspeção de cotovelo de solda de soquete galvanizado
Pacote de acessórios de cotovelo para solda de soquete
Embale todos os cotovelos SW em caixas de papelão.
Cole a etiqueta em todas as caixas.
Coloque as caixas em uma caixa de madeira.
Faça marca de envio na caixa de madeira.
Dimensões do cotovelo de solda de soquete ASME B16.11
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| Ave | min | Ave | min | Ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) A espessura uniforme ao redor do furo do encaixe não deve ser inferior ao valor médio, a espessura em áreas parciais pode ser o mínimo. um.
2) Considerando a tolerância do diâmetro externo do tubo, os diâmetros de alguns furos de encaixe podem ser um pouco maiores que os especificados em B16.11.
3) Quando os tamanhos dos tubos de ligação não estiverem em conformidade com os especificados neste catálogo, os tamanhos dos tubos de ligação deverão ser fornecidos na especificação de compra.
4) Quando as conexões estiverem reduzindo, os tamanhos da estrutura devem ser iguais aos das conexões retas e o BJD deve ser usinado de acordo com as extremidades redutoras correspondentes.
5) A conexão também pode ser fabricada como conexões mistas de SW e THRD.
