Tubo de aço ERW JIS G3444
Para estacas de aço de fundação, esta norma se aplica apenas a tubos de aço soldados com diâmetro externo inferior a 318,5 mm; para estacas de aço anti-deslizamento, esta norma se aplica apenas a tubos de aço sem costura e tubos de aço soldados com diâmetro externo inferior a 318,5 mm. A faixa de tamanho aplicável deste padrão é geralmente de 21,7 a 1016,0 mm de diâmetro externo.
| Mercadoria | Tubo de aço estrutural JIS G 3444 ERW | ||||
| Diâmetro externo | ERW/HFW | LSAW/DSAW | SSAW / HSAW | RHS | SES |
| 1/8 - 20 polegada (10.3 - 508 milímetros) |
12 - 56 polegadas (323.8 - 1,420 milímetros) |
8 - 126 polegadas (219.1 - 3,200mm) |
40x20mm - 1,000 x 800 mm |
15x15mm - 1,000 × 1,000 milímetros |
|
| espessura da parede | 0.4 - 16 mm | 6.0 - 40 milímetros | 6.0 - 26 milímetros | 1.0 - 30 milímetros | 0.6 - 30 mm |
| Comprimento | 5,8 ~ 12,0 m ou conforme os requisitos dos clientes | ||||
| Padrão | GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120, etc. | ||||
| Nota | SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, Grau A/B, X42, X52, X60, X70, etc. | ||||
| Superfície | Qualidade de primeira qualidade (descoberto, oleado, tinta colorida, 3LPE ou outro tratamento anticorrosivo) | ||||
| Inspeção | Com Análise de Composição Química e Propriedades Mecânicas; Inspeção Dimensional e Visual, também com Inspeção Não Destrutiva. |
||||
| Aplicativo | estrutura, projetos de torres de transmissão de energia elétrica, empilhamento, engenharia de dutos de água, óleo e gás, indústria mecânica, projetos municipais, estradas e suas instalações auxiliares, etc. | ||||
| Embalagem | Exportação padrão, a granel/pacotes/sacos de tecido de náilon com embalagem em condições de navegar; ou de acordo com as solicitações dos clientes. |
||||
| Prazo de entrega | 1. 20-45 dias após o depósito recebido ou L/C confirmado 2. Depende da quantidade do seu pedido |
||||
| Termos de pagamento | 1. T/T: avanço de 30% T/T, cópia do saldo de 70% de B/L 2. L/C: à vista 3. T/T e L/C: avanço de 30% T/T, 70% L/C |
||||
| Porta | Principal porto da China | ||||
Composição Química de Jis G3444
| Símbolo de Grau | C | Si | Mn | P | S |
| JIS G3444 STK 290 | – | – | – | 0.050máx. | 0.050máx. |
| JIS G3444 STK 400 | 0,25 máx. | – | – | 0.040máx. | 0.040máx. |
| JIS G3444 STK 490 | 0.18máx. | 0,55 máx. | 1,65 máx. | 0.035máx. | 0.035máx. |
| JIS G3444 STK 500 | 0.24máx. | 0,35 máx. | 0,30 a 1,30 | 0.040máx. | 0.040máx. |
| JIS G3444 STK 540 | 0.23máx. | 0,55 máx. | 1,50 máx. | 0.040máx. | 0.040máx. |
| Notas: 1. Se necessário, podem ser adicionados outros elementos de liga além dos indicados nesta tabela. 2. Para STK540, a composição química dos tubos com espessura de parede superior a 12,5 mm pode ser acordada entre o comprador e o fabricante. |
|||||
Propriedades mecânicas de Jis G3444
| Símbolo de Grau |
Resistência à tracção N/mm2 |
Ponto de rendimento ou tensão de prova N/mm2 |
Solda Elástica N/mm2 |
Força de resistência ao achatamento | Flexibilidade | |
| Distância entre placas planas (H) | Ângulo de curvatura, a) | Raio Interno | ||||
| Diâmetro Externo Aplicável | ||||||
| Todos os diâmetros externos | Todos os diâmetros externos | Todos os diâmetros externos | Todos os diâmetros externos | 50 mm ou menos | ||
| JIS G3444 STK 290 | 290 minutos. | – | 290 minutos. | 2/3D | 90 graus | 6D |
| JIS G3444 STK 400 | 400 minutos. | 235 minutos. | 400 minutos. | 2/3D | 90 graus | 6D |
| JIS G3444 STK 490 | 490 minutos. | 315 minutos. | 490 minutos. | 7/8D | 90 graus | 6D |
| JIS G3444 STK 500 | 500 minutos. | 355 minutos. | 500 minutos. | 7/8D | 90 graus | 6D |
| JIS G3444 STK 540 | 540 minutos. | 390 minutos. | 540 minutos. | 7/8D | 90 graus | 6D |
| NOTA 1 Nesta tabela, D representa o diâmetro externo do tubo. NOTA 2 1 N/mm 2=1 MPa Nota a) O ângulo de curvatura deve ser medido a partir do ponto inicial da curvatura. |
||||||

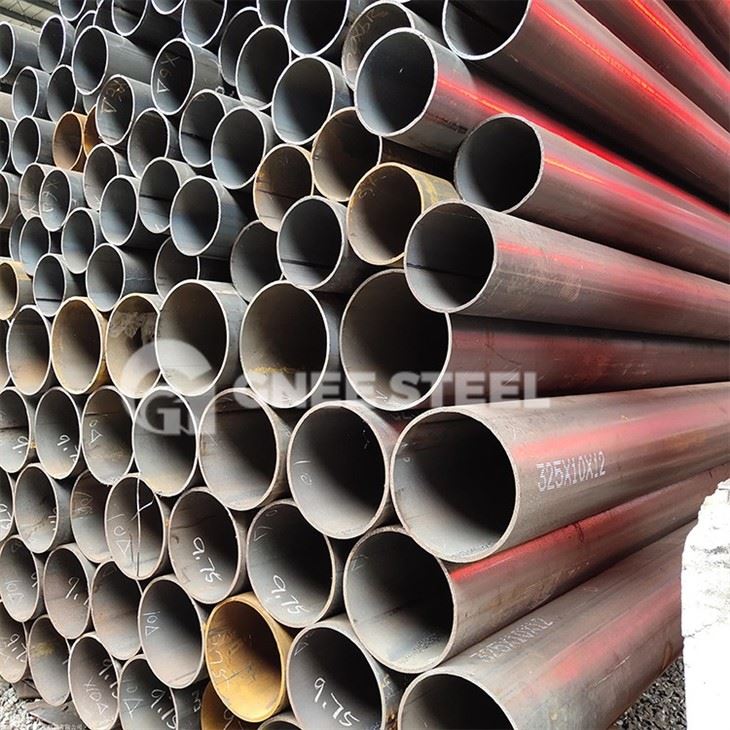

Tubo JIS G3444 ERW
